PAMATŲ KLOJINIAI SU ARMATŪRA
Pagrindiniai pranašumai lyginant su mediniais klojiniais:
greičiau / pigiau / nereikia klojinių ardyti /
statybvietė išlieka švari

Techninės detalės

ilgis                                                                                                                                          6m

pagrindinės armatūros aukštis nuo žemės                                                                 70mm

armatūros strypai                                                3 x d8mm, derlingumo taškas 500H/mm

skersiniai strypai                                                                                   d6mm, tarpas 200mm

cghch


Montavimo instrukcijos

Norint nustatyti formą, jums reikės:

priemonės armatūrai pjauti, peilis, kabliukas ir viela armatūros rišimui, matavimo juosta, kelios valandos laiko.
Perkant formas reikia turėti omeny apie 10% atsargų jungtims ir perdengimams.

  1. Ant sutankintos skaldos dažais pažymėkite būsimo pastato ašį.
  2. Diegimą pradėkite nuo tolimojo kampo.
  3. Pirmiausia nustatykite pilnas formas išilgai, o tada – trūkstamas dalis.
  4. Suriškite jungtis.
  5. Padėkite apatinį plėvelės kraštą po formomis.
  6. Formos vidinėje pusėje pažymėkite betono pylimo aukštį.
  7. Išbetonuokite formą iki aukščio žymių.

Rūsio pado forma skirta lieti betoną iki 20 cm aukščio, esant storesniam betono sluoksniui, jis nuslūgs, o viršutinis kraštas išsiplės iki 3 cm. Dėl to betono sąnaudos padidės 0,5 m3 ant kiekvieno 100 m pamato pagrindo. Tolesniuose paveikslėliuose parodyti kai kurie bendrų jungčių sudarymo sprendimai. Taip pat galite padaryti laiptelius, šlaitus, lankus ir plėtinius (pavyzdžiui, kamino pamatas).

Skersinių strypų pjūvio vieta / fiksavimo kablių naudojimas

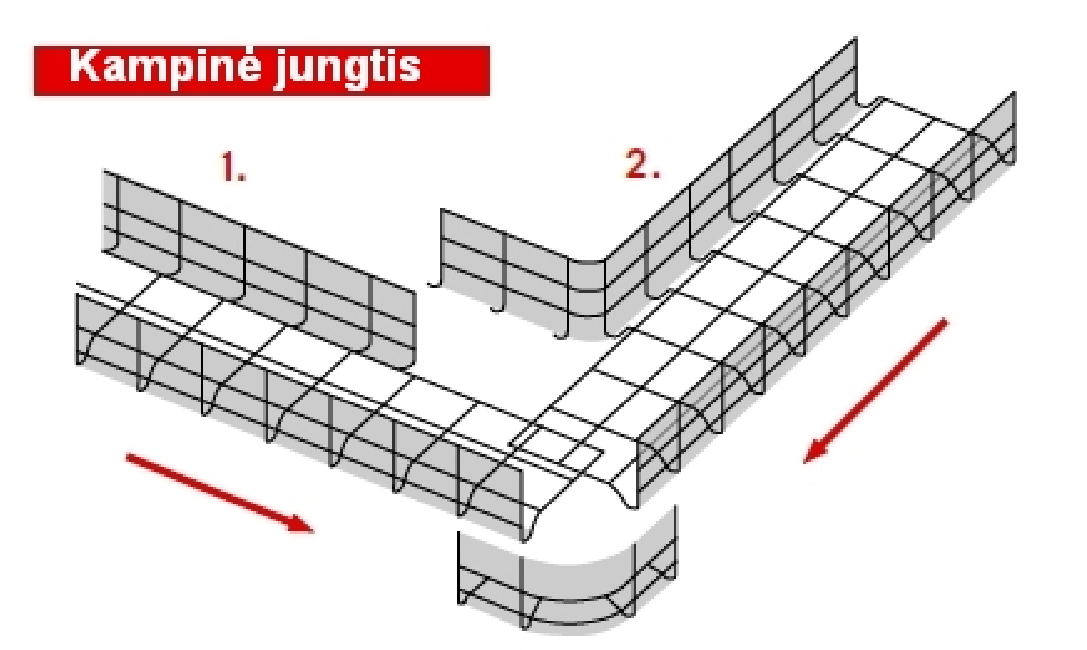

1. Padėkite figūras išilgai pažymėtų ašių taip, kad matyti reikiamus pjovimo ir lenkimo taškus.
2. Iškirpkite ir sulenkite pagal brėžinį (atkreipkite dėmesį į skersinių strypų pjūvį).
3. Įdėkite 1 formą į 2 formą.
4. Padėkite nupjautą dalį po išoriniu kampu taip, kad skersinio strypo kabliukai liko po liejimo forma.

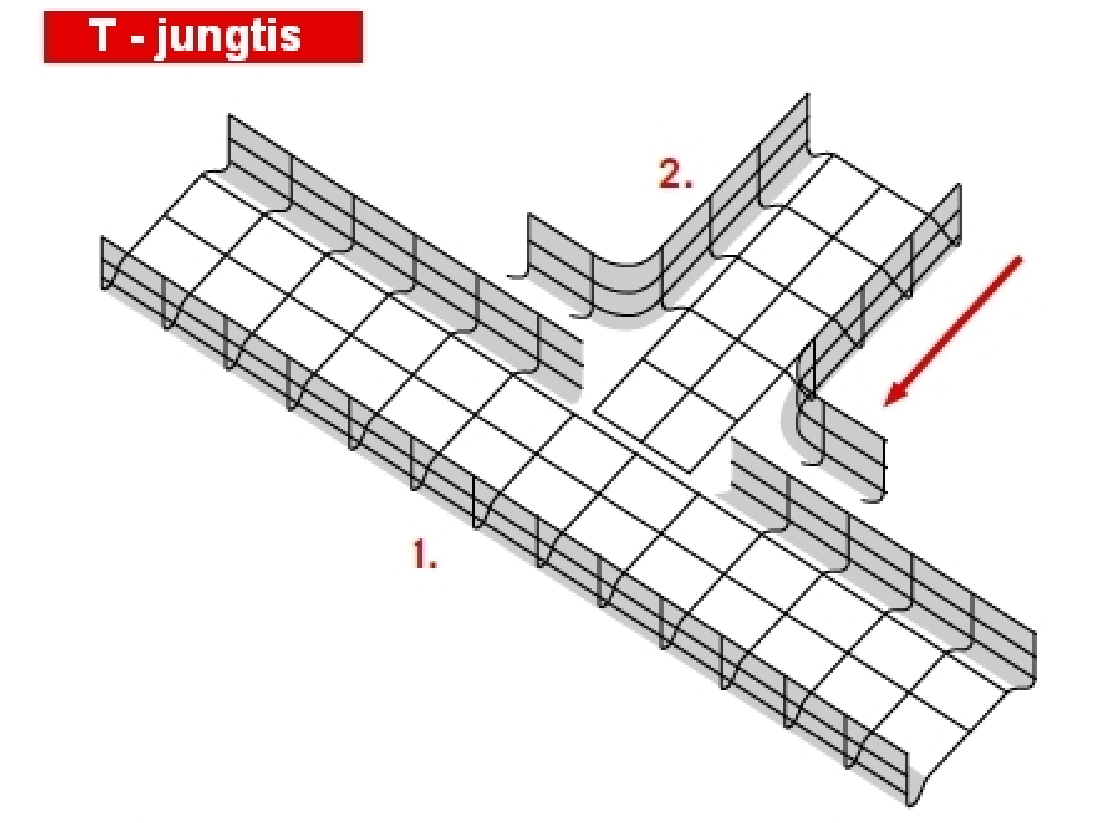

1. Padėkite figūras išilgai pažymėtų ašių taip, kad matyti reikiamus pjovimo ir lenkimo taškus.
2. Iškirpkite ir sulenkite pagal brėžinį.
3. Įdėkite 1 formą į 2 formą.



1. Išpjaukite pirmuosius 2 skersinius viduryje 2 formos.
2. įdėkite Formą 1 į formos vidų 2 su persidengimu 30 cm.
3. Įspauskite į vidų iki pagrindo.

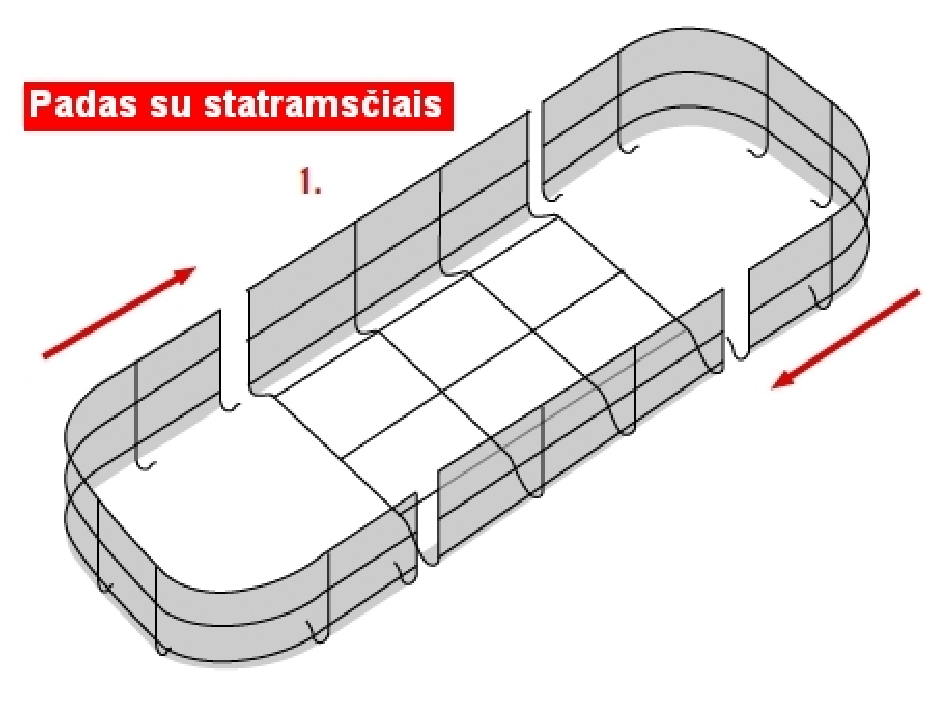

1. Iškirpkite reikiamo ilgio gabalėlį.
2. Galams nupjaukite papildomą gabalėlį, kuris būtų bent 50 cm ilgesnis už formos plotį.
3. Padarykite galus, kaip parodyta brėžinyje.
4. Padėkite galus po forma.
